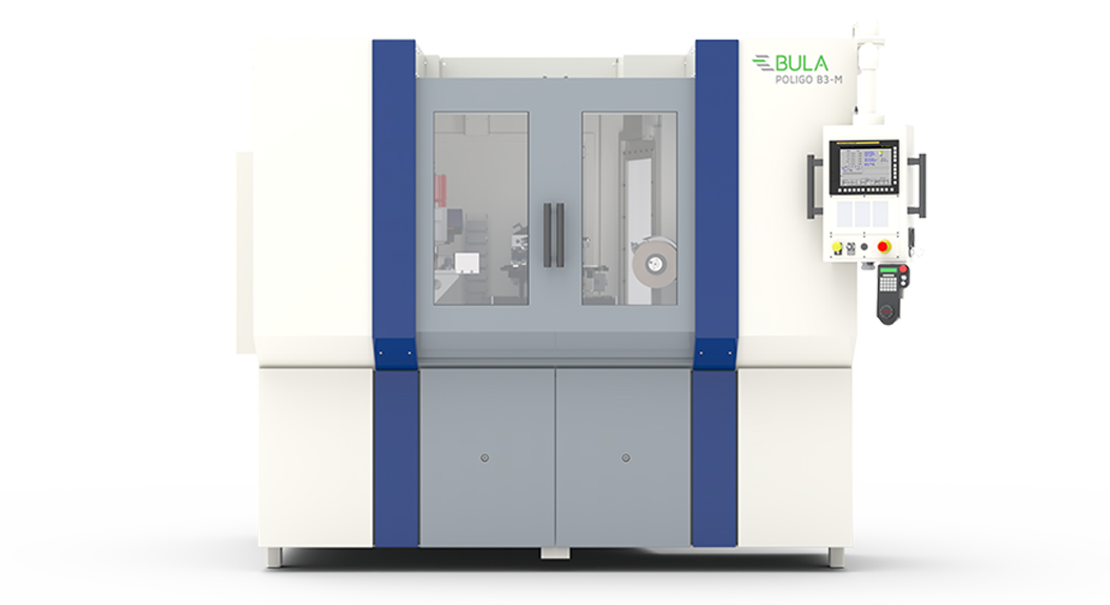

POLIGO B3-M
Machine à ébavurer de pointe
- Ebavurage
Informations et téléchargement
Caractéristiques
- 3 unités CNC permettant d'effectuer des opérations différentes simultanément
- Précision, répétabilité et convivialité
- Programmation simplifiée via l’interface utilisateur
- IHM sur écran tactile développé par BULA
- Possibilité de télécharger des trajectoires de fraisage générées par logiciels de FAO
- Bibliothèque de macros pour le positionnement des pièces
- Gestion des rattrapages d’usure des consommables permettant une régularité optimale du travail
Fonctions

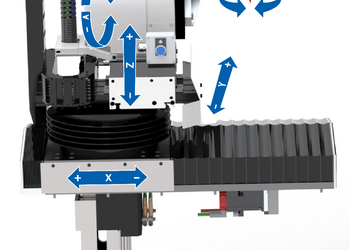

Unité de fraisage

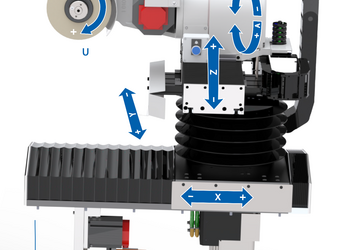

Unité de brossage

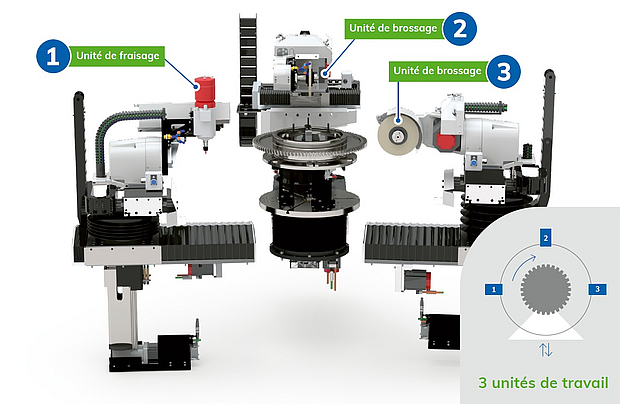

Spécifications

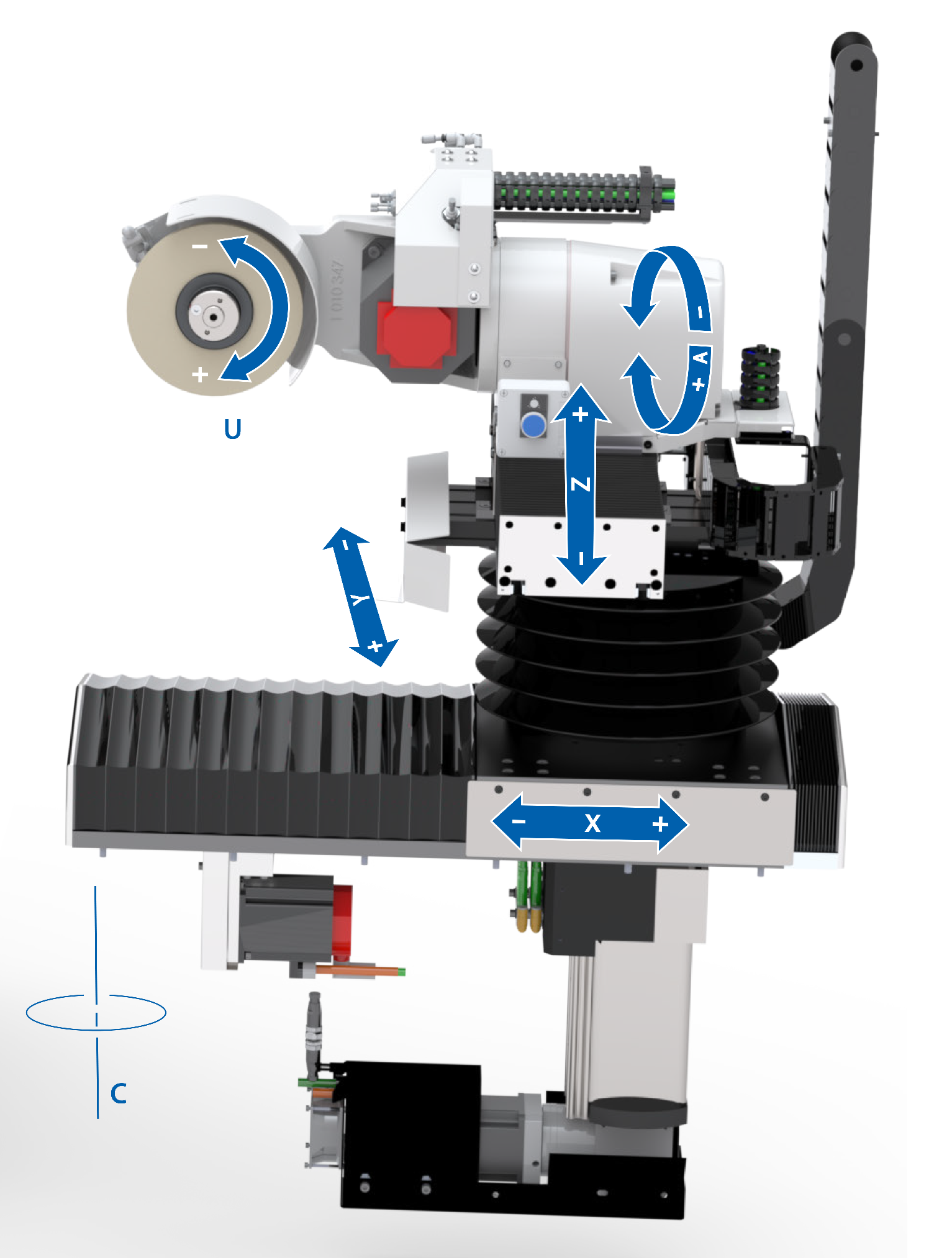

- 𝗨𝗡𝗜𝗧𝗘́ 𝗗𝗘 𝗕𝗥𝗢𝗦𝗦𝗔𝗚𝗘
- Interpolation et contrôle des axes X-Y-Z-A-C
- Programmation point à point « Teach-in »
- Commande du sens de rotation et de la vitesse des brosses
- Les paramètres de contrôle automatique de l’usure des brosses 3-D garantissent une uniformité optimale de la pression de travail de l’outil pendant le processus
- L’axe C a fonction de broche rotative avec vitesse / sens de rotation ou position variables

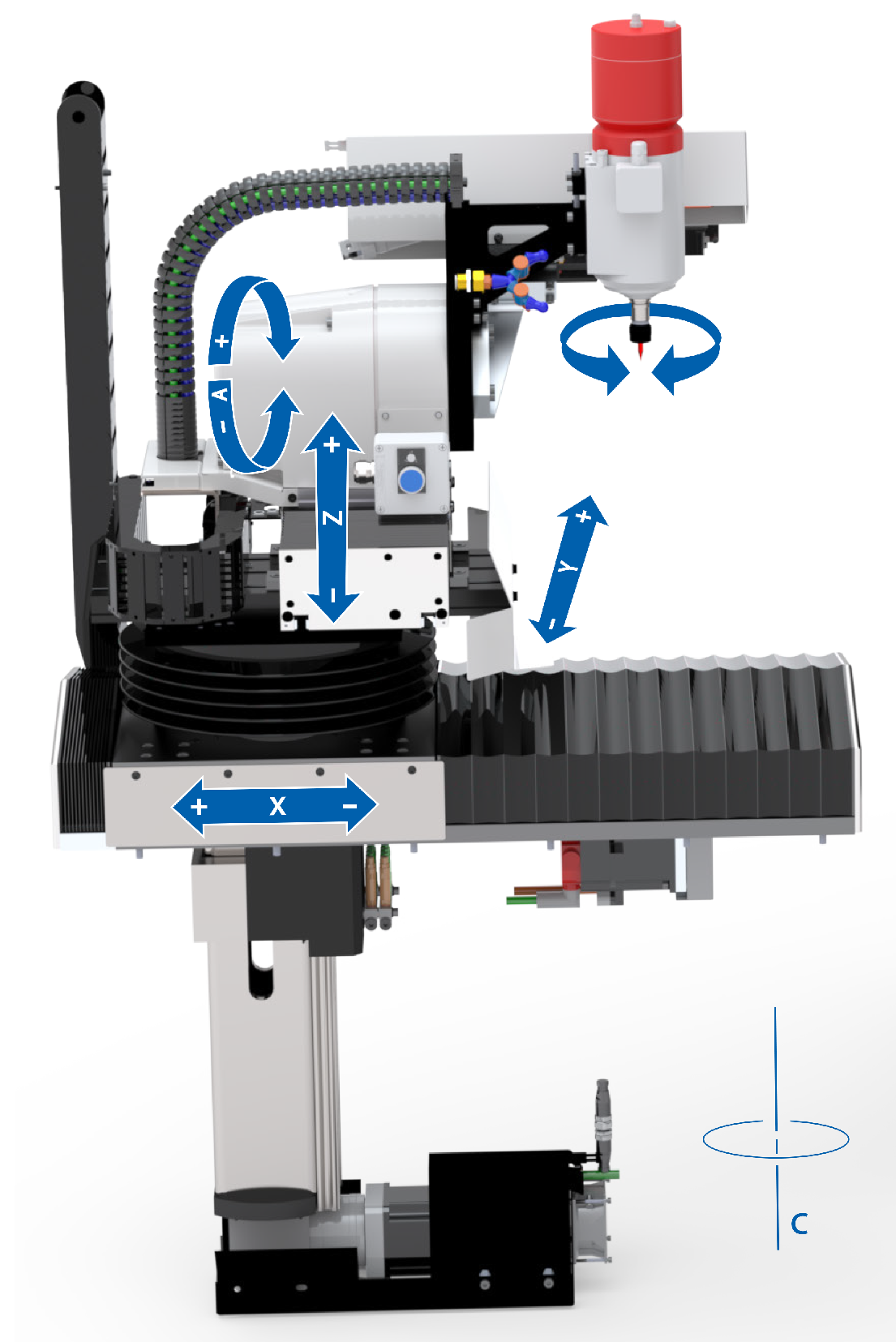

- 𝗨𝗡𝗜𝗧𝗘́ 𝗗𝗘 𝗙𝗥𝗔𝗜𝗦𝗔𝗚𝗘
- Interpolation et contrôle des axes X-Y-Z-A-C
- Vitesse maximale de la broche : 30 000 t / min
- Le contrôle de la mesure et de la position des rainures à usiner via logiciel RENISHAW garantit la précision et la régularité de la trajectoire de fraisage
- Dispositif de mesure de la longueur et de l’usure de l’outil
- Fonction de positionnement de l’axe C
| Ebavurage des alvéoles ou rainures de disques de turbine |
| Plage de tailles maximum des pièces (config. A) | Ø100-450 x 150 mm |
| Plage de tailles maximum des pièces (config. B) | Ø350-900 x 150 mm |
| Taille | Ø 500 mm |
| Capacité de charge | 75 kg |
| Serrage palette (système manuel BULA) | Ø selon la taille de pièce |
| Nombre d’unités | 2 ou 3 |
| Nombre d'axes | 5 |
| Interpolation des axes par unité (fraisage) | 3 |
| Interpolation des axes par unité (brossage) | 4 |
| Course axe X | 375 mm |
| Course axe Y (en option) | 200 mm |
| Course axe Z | 250 mm |
| Course axe A (configuration standard) | 125° |
| Course axe C | 360° |
| Palpeur de mesure de trajectoire | Renishaw |
| Laser de mesure de longueur d'outil | Renishaw |
| Broche de fraisage |
| Vitesse maximale | 30 000 t / min |
| Puissance | 1,5 kW |
| Type HSK | HSK-E25 |
| Broche de brossage |
| Vitesse maximale de la brosse | 600 – 3 000 t / min |
| Taille maximale de la brosse | Ø300 / 35 x 100 mm |
| Encombrement (L x L x H) | 2,5 x 2,95 x 2,45 m |
| Poids | 3 150 / 4 000 kg |
| Puissance nominale | 19 / 22 kW |
| Air comprimé | 6 bars |
Options

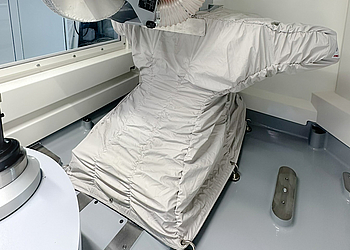

Housse de protection de l'unité

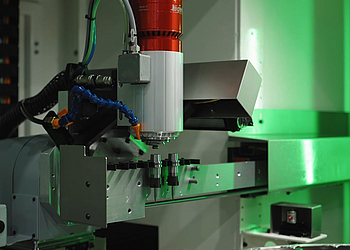

Magasin d'outils escamotable pour unité de fraisage
