POLIGO B3
Machine CNC de polissage, ébavurage et brossage
- Feutrage
- Brossage
- Avivage
- Adoucissage
- Satinage
- Polissage
- Emerisage
- Ebavurage
Informations et téléchargement
Applications
Polissage de l'aluminium
Avant polissage
Après polissage
Polissage de l'acier
Avant polissage
Après polissage
Caractéristiques
- 3 à 5 unités CNC permettant d'effectuer des opérations différentes simultanément
- Permet d'atteindre de hautes cadences
- Configuration de la machine en fonction de vos besoins
- Précision, répétabilité, productivité et convivialité
- Assistant de programmation graphique avec affichage dynamique du point de contact sur machine et offline

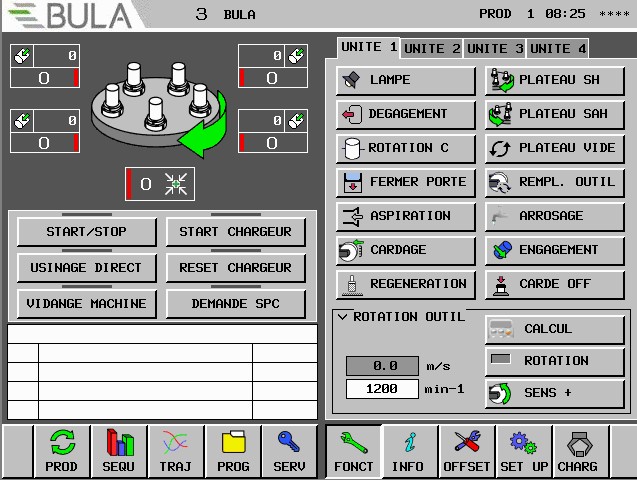

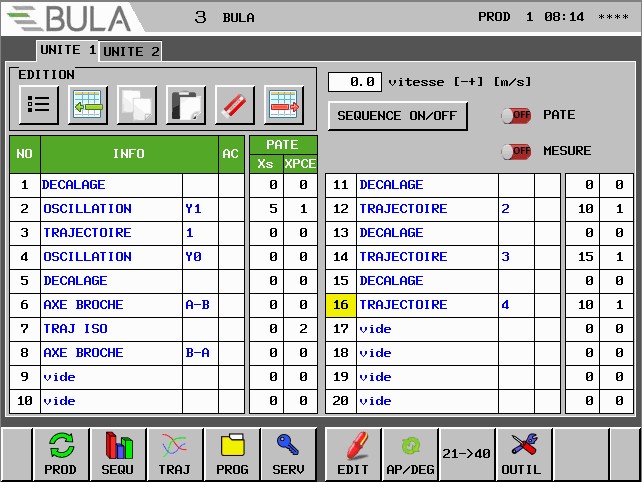

- Programmation simplifié via l'interface utilisateur
- Un seul serrage pièce pour une finition complète
- Optimisation des temps de changement de série grâce aux systèmes de changements rapides des consommables et des outillage
- Gestion automatique de la distribution de pâte à polir
- Chargement et déchargement des pièces en temps masqué
- Automation avec solutions standards ou personnalisées
Fonctions
Unité de brossage (standard)
Unité de brossage gyroscopique
Unité pour bande abrasive
Spécifications

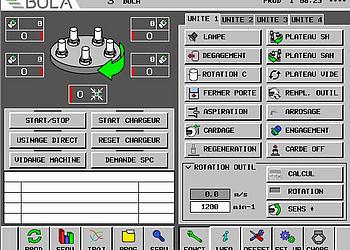

- Commande Fanuc avec écran tactile couleurs permettant la saisie des données

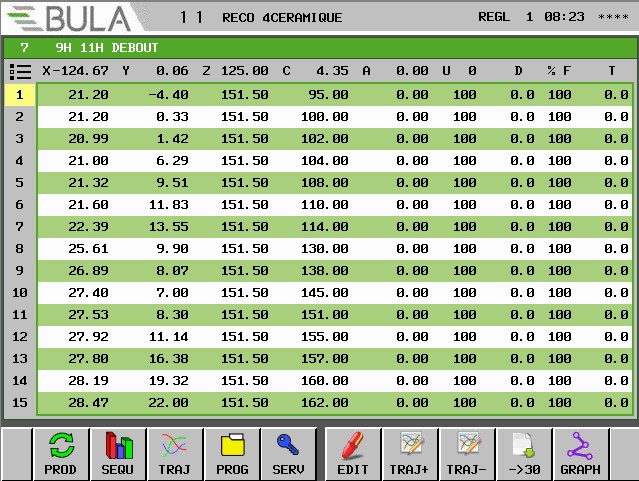

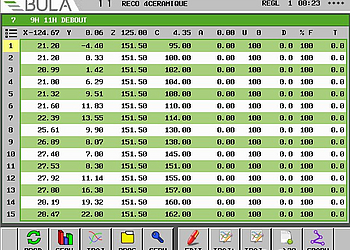

- Apprentissage des trajectoires par « teach-in » avec console mobile
- Possibilité d'importer des trajectoires générées par FAO
- Permet de construire un programme de manière aisée sans utilisation du code ISO
- Oscillation possible sur tous les axes
- Unités programmables de manière indépendante
| Ø maximal | 100 mm |
| Hauteur maximale | 100 mm |
| Poids maximal | 1 kg |
| Autres dimensions, poids sur demande |
| Exemples d'applications : |
| • Composant/élément de bracelet de montre |
| • Aube |
| • Diverses composants d'horlogeries |
| • Verre/Glace saphir de montre |
| • Boucle de ceinture |
| • Boutons de manchettes |
| • Briquets |
| • Cage de roulement |
| • Came pour système à injection |
| • Cloche d’embrayage |
| • Corps d'implant dentaire |
| • Corps de stylo |
| • Couronne/poussoir de montre |
| • Douille pour dispositif de serrage HSK |
| • Monnaie/médailles |
| • Pièces de joaillerie |
| • Pièces de maroquinerie |
| • Poignée de porte |
| • Rotule de direction |
| • Pièces orthopédiques |
| ... |
| Dimensions | Ø800 mm |
| Indexage | 90°/72°/60° |
| Nombre de broches porte-pièces | 4/5/6 |
| Nombre d'axes | 5 | |
| Course | Vitesse max. | |
| Axe linéaire X | 220 mm | 10 m/min |
| Axe linéaire Y | 220 mm | 10 m/min |
| Axe linéaire Z | 250 mm | 10 m/min |
| Axe rotatif A | 135° | 14 min⁻¹ |
| Axe rotatif C | 360° | 400...800 min⁻¹ (selon config.) |
| • Unité de brossage cylindrique (en standard) |
| • Unité de brossage gyroscopique |
| • Unité d'émerisage/satinage |
| • Unité de brossage planétaire |
| • Unité à polir les intérieurs |
| Nombre d'unités de travail | 3...5 |
| Dimensions L/P/H | 2'500/3'000/2'250 mm |
| Poids à vide | ~3'200...4'500 kg |
| Puissance installée | 19...28 kW |
| • Distribution de pâte solide ou liquide |
| • Mesure dynamique du diamètre de la brosse |
| • Housse de protection pour unité |
| • Système de chargement/déchargement automatique |
| • Serrage des pièces par vacuum ou pneumatique ou avec dispositif de contre-pointe |
| • Outil de profilage des feutres |
| • Contre-pointe pour broche |
| • Système de retournement des pièces |
| • Travail à sec ou sous arrosage |
| • Dispositifs d’extinction |
| • Télémaintenance |
Options

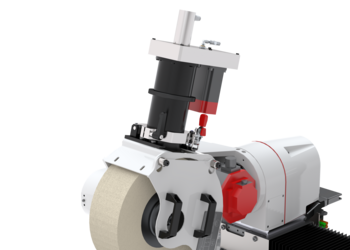

Système de distribution automatique de pâte solide à polir

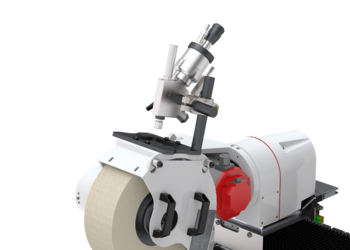

Système de distribution automatique de pâte liquide à polir
Housse de protection de l'unité

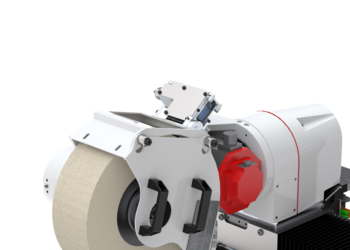

Mesure dynamique de la brosse

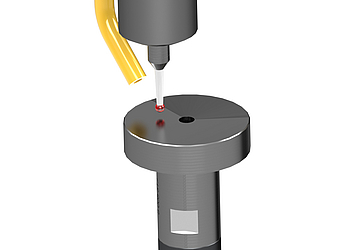

Dispositif de palpage de la pièce avec Renishaw

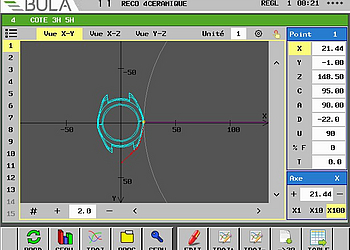

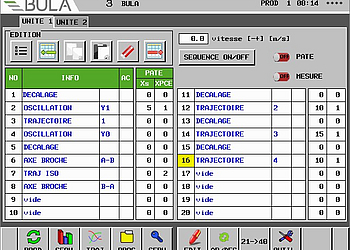

Assistant de programmation graphique

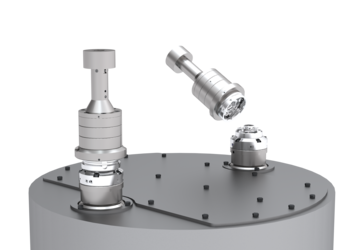

Système de palettisation
