POLIGO B2
Machine CNC de polissage, ébavurage et brossage
- Feutrage
- Brossage
- Avivage
- Adoucissage
- Satinage
- Polissage
- Emerisage
- Ebavurage
Informations et téléchargement
Applications

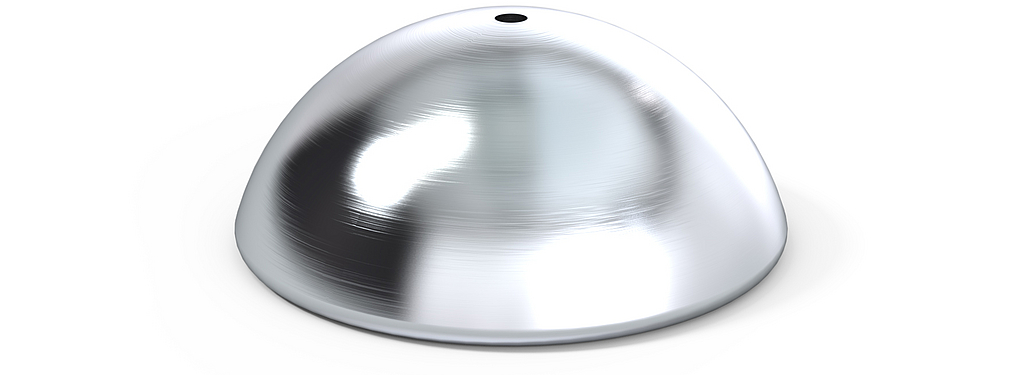

Polissage sphérique
Avant polissage
Après polissage
Polissage métaux précieux
Avant polissage
Après polissage
Polissage acier inox
Avant polissage
Après polissage
Poli miroir sur BULA POLIGO-B2
Avant polissage
Après polissage
Polissage de l'aluminium
Avant polissage
Après polissage
Polissage de l'acier
Avant polissage
Après polissage
Brossage sur POLIGO B2
Avant brossage
Après brossage
Caractéristiques
- 2 unités CNC permettant d'effectuer des opérations différentes simultanément
- Configuration de la machine en fonction de vos besoins
- Précision, répétabilité et convivialité
- Programmation simplifiée via l’interface utilisateur
- Assistant de programmation 3D avec affichage dynamique du point de contact sur machine et offline
- Un seul serrage de pièce pour une finition complète
- Optimisation des temps de changements de série grâce aux systèmes de changements rapides des consommables et des outillages
- Gestion automatique de la distribution de pâte à polir
- Chargement/déchargement des pièces en temps masqué
- Automation standard avec CR BULA ou avec une solution personnalisée
- Poste de travail permettant de travailler en position assise
Fonctions
Conçue pour une utilisation en position assise face à la machine
Interface B22
Séquenceur B22
Spécifications
- Commande Fanuc avec écran tactile couleurs permettant la saisie des données
- Apprentissage des trajectoires par « teach-in » avec console mobile
- Possibilité d'importer des trajectoires générées par FAO
- Permet de construire un programme de manière aisée sans utilisation du code ISO
- Oscillation possible sur tous les axes
- Unités programmables de manière indépendante
| Ø maximal | 100 mm |
| Hauteur maximale | 100 mm |
| Poids maximal | 1 kg |
| Autres dimensions, poids sur demande |
| Exemples d'applications : |
| • Composant/élément de bracelet de montre |
| • Aube |
| • Diverses composants d'horlogeries |
| • Verre/Glace saphir de montre |
| • Boucle de ceinture |
| • Boutons de manchettes |
| • Briquets |
| • Cage de roulement |
| • Came pour système à injection |
| • Corps d'implant dentaire |
| • Corps de stylo |
| • Couronne/poussoir de montre |
| • Douille pour dispositif de serrage HSK |
| • Monnaie/médailles |
| • Pièces de joaillerie |
| • Pièces de maroquinerie |
| • Rotule de direction |
| • Pièces orthopédiques |
| ... |
| Dimensions | Ø700 mm |
| Indexage | 90° |
| Nombre de broches porte-pièces | 4 |
| Nombre d’unités | 2 | |
| Nombre d'axes | 5 | |
| Course | Vitesse max. | |
| Axe linéaire X | 220 mm | 10 m/min |
| Axe linéaire Y | 220 mm | 10 m/min |
| Axe linéaire Z | 250 mm | 10 m/min |
| Axe rotatif A | 135° | -45° - +90° |
| Axe rotatif C | 360° | 400...800 min⁻¹ (selon config.) |
| • Unité de brossage cylindrique (en standard) |
| • Unité de brossage gyroscopique |
| • Unité d'émerisage/satinage |
| • Unité de brossage avec brosse face |
| • Unité à polir les intérieurs |
| Nombre d'unités de travail | 2 |
| Dimensions L/P/H | 2'065/2'368/2'276 mm |
| Poids à vide | ~2'000 kg |
| Puissance installée | 9 kW |
| • Distribution de pâte solide ou liquide |
| • Mesure dynamique du diamètre de la brosse |
| • Housse de protection pour unité |
| • Système de chargement/déchargement automatique |
| • Serrage des pièces par vacuum ou pneumatique ou avec dispositif de contre-pointe |
| • Interface outil HSK-32 |
| • Outil de profilage des feutres |
| • Contre-pointe pour broche |
| • Système de retournement des pièces |
| • Travail à sec ou sous arrosage |
| • Dispositifs d’extinction |
| • Télémaintenance |
Options
Système de distribution automatique de pâte solide à polir
Système de distribution automatique de pâte liquide à polir
Unité à bande
Unité gyroscopique
Housse de protection de l'unité
Mesure dynamique de la brosse
Dispositif de palpage de la pièce avec Renishaw
Système de palettisation
Interface 3D
